Dacomobile

Kategoria: Stanowiska mobilne

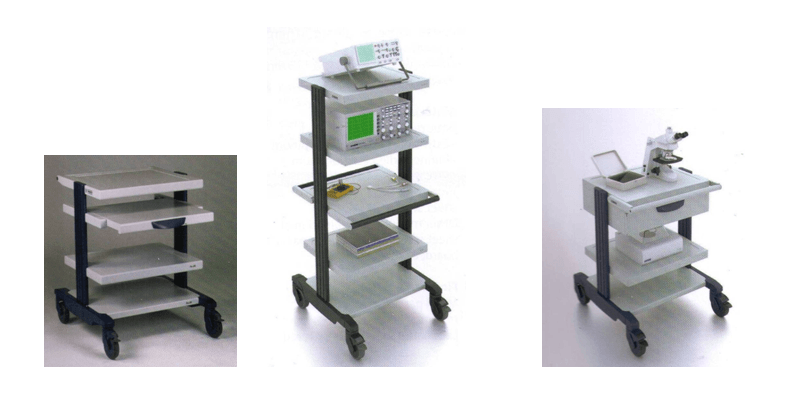

stanowisko mobilne dacomobile

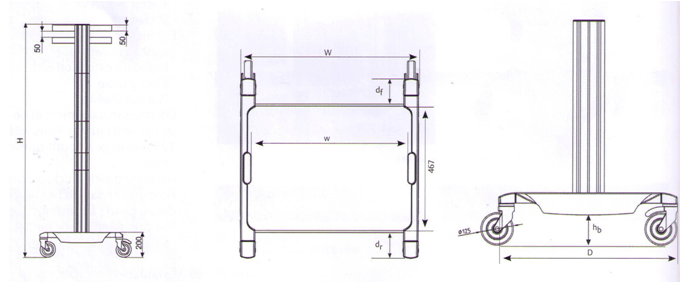

Wymiary podstawowe

wymiary

H = 750, 860, 1120, 1515, 1915 mm
W = 596, 696 mm
W = 496, 596 mm
D = 680 mm
hb = 120 mm
df = 97 mm
dr = 97 mm

Maksymalne obciążenia statyczne:

Wózek - 210 kg
Kółko - 75 kg
Półka - 80 kg

Konfiguracja standard

Tabela przedstawia standardowe konfiguracje katalogowe. Numery katalogowe elementów składowych wózka znajdują się w części „Akcesoria”

Dostawa obejmuje:- podstawa
- 19” profile nośne (alum.)
- wsporniki kątowe (10 szt.)
Wysokość instalacyjna
36U (1600,2 mm)
39U (1733,5 mm)U = 44,45 mmKolorystyka:
RAL 7035 - półki
RAL 5003 - rama

Widok	Nazwa	Nr katalog.	Szerokość całk.	Informacje dodatkowe
	DacoMobile 1515	00.106.628.2	B 696	Dostawa obejmuje: - podstawa H1515 - półka bez uchwytu (3 szt.) - półka z dwoma uchwytami Kolorystyka: RAL 7035 - półki RAL 5003 - rama
	Mobile ESD - Measuring and Analysis Station	00.115.620.9	B 696	Dostawa obejmuje: - podstawa ESD H860 - półka bez uchwytu ESD - półka z jednym uchwytem ESD - szuflada ESD Kolorystyka: RAL 7035 - półki RAL 7021 - rama

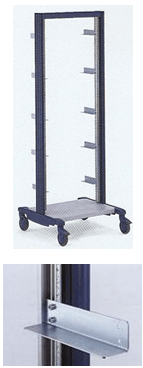

	DacoMobile 19”			Dostawa obejmuje: - podstawa - 19” profile nośne (alum.) - wsporniki kątowe (10 szt.) U = 44,45 mm Kolorystyka: RAL 7035 - półki RAL 5003 - rama
	DacoMobile 19”	01.316.016.2 01.316.019.2	B 610 B 610	Wysokość instalacyjna: 36U (1600,2 mm) 39U (1733,5 mm)

Akcesoria

Widok

Nazwa

Szerokość całkowita wózka (mm)

ESD - Szerokość całkowita wózka (mm)

Informacje dodatkowe

596

696

596

696

RAMA NOŚNA
Wysokość H

750
1120
1515
1915

00.101.505.x
00.103.505.x
00.104.505.x
00.105.505.x

00.101.605.x
00.103.605.x
00.104.605.x
00.105.605.x

00.101.614.9
00.103.614.9
00.104.614.9
00.105.614.9

00.101.615.9
00.103.615.9
00.104.615.9
00.105.615.9

Średnica kółek: 125 mm

Kolorystyka (x=1)
profile RAL 7035,
płyta dolna RAL 7035
koła, zderzaki czarne

Kolorystyka (x=2)
Profile RAL 5003,
płyta dolna RAL 7035
koła, zderzaki czarne

Kolorystyka ESD (x=9)
Profile RAL 7021,
płyta dolna RAL 7035
koła, zderzaki czarne

ZESTAW KÓŁEK

00.128.965.2

00.128.975.9

Średnica kółka 125mm

Dopuszczalne obciążenie
dla jednego kółka – 75 kg

Kolorystyka standard: RAL 5003
ESD - czarny

KANAŁ

KABLOWY

1120
1515
1915

00.118.014.1
00.118.015.1
00.118.016.1

00.118.214.9
00.118.215.9
00.118.216.9

Montaż na lewym lub prawym profilu,
Wyprowadzenie przewodów na dowolnej wysokości

Kolorystyka standard: RAL 7035
ESD – RAL 7021
Lakier antystatyczny

PÓŁKA
(Bez uchwytu))

00.101.530.1

00.101.630.1

00.101.540.1

00.101.640.1

Grubość: 50 mm

UCHWYT

00.101.045.1

00.101.050.1

00.101.145.1

00.101.150.1

ŁĄCZNIK PROFILI

00.122.510.2

00.125.611.2

00.122.510.9

00.125.611.9

Kolorystyka
standard: RAL 5003
ESD – RAL 7021

SZUFLADA
Z ZAMKIEM

00.117.536.2
00.117.538.2

00.117.616.2
00.117.618.2

00.117.526.1
00.117.528.1

00.117.626.1
00.117.628.1

Wysokość: 100 mm
Wysokość: 150 mm

Kolorystyka:
Szuflada: RAL 7035
Uchwyt standard: RAL 5003
Uchwyt (wersja ESD): czarny

SZUFLADA KLAWIATURY
Z ZAMKIEM

00.127.516.2

00.127.616.2

00.127.526.2

00.127.626.2

Wysokość: 100 mm

Kolorystyka:
Szuflada: RAL 7035
Uchwyt standard: RAL 5003
Uchwyt (wersja ESD): czarny

PÓŁKA KLAWIATURY
WYSUWANA

00.125.525.2

00.125.625.2

00.125.530.1

00.125.630.1

Grubość: 50 mm

Kolorystyka:
Półka: RAL 7035
Uchwyt standard: RAL 5003
Uchwyt (wersja ESD): czarny

POJEMNIK
Szer.x głęb (mm)

00.111.512.1

496x490

00.111.612.1

596x490

Wysokość: 80 mm

Kolorystyka
RAL 7035 antystatyczny

NAKRĘTKA SPRĘŻYSTA

Służy do mocowania dodatkowych elementów do profilu nośnego podstawy

Dostawa obejmuje 50 szt. nakrętek

01.350.431.9

01.350.405.9
