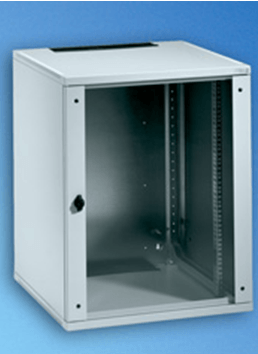

CONACT

Konfiguracja

• dostawa w wersji do montażu (flat pack)

Materiał

• profile stalowe (elementy konstrukcyjne)
• blacha stalowa ocynkowana (pokrywy, panele, drzwi)
• szkło hartowane (drzwi przednie)

Wymiary instalacyjne

• wysokość (U): 6, 9, 12, 15, 18, 21, 24
  1U = 44,45mm
• szerokość: 19”
  1” = 25,4mm

Wymiary zewnętrzne szafy (bez cokołu)

• wysokość (mm): 352-1070
• szerokość (mm): 600
• głębokość (mm): 400, 500, 600

Dopuszczalne obciążenie statyczne

• 500 N

Kolorystyka
Pokrywy, panele, drzwi
RAL 7035 (jasno-szary)

Normy
Szafy typ CONACT spełniają następujące normy techniczne:

Wyposażenie standard:

1. Konstrukcja stalowa
2. 2 stalowe belki nośne pionowe 19” (z otworami 9x9)
3. Drzwi przednie - szkło hartowane
4. Zamek do drzwi + 2 klucze
5. Panel tylny
6. Panele boczne - odkręcane
7. Pokrywa górna i dolna – ze szczotkowymi przepustami kablowymi
8. Stopień szczelności IP20
9. Pokrycie lakiernicze: lakier proszkowy-struktura półmat
10. Kolorystyka – RAL 7035 (jasnoszary)

Uwaga: W przypadku  montażu półek, szuflad, szyn ślizgowych zamów zestaw tylnych belek nośnych (Conact akcesoria)

 Dostępny typoszereg wymiarowy

CONACT AKCESORIA

	Nazwa	Nr katalogowy	Informacje dodatkowe
	BELKA NOŚNA 19” Wysokość U 6 9 12 15 18 21 24	05.010.321.9 05.010.322.9 05.010.323.9 05.010.324.9 05.010.325.9 05.010.326.9 05.010.327.9	Dostawa obejmuje: - 2 belki nośne 19” (1kpl.=2 szt.)
	DRZWI STALOWE Wysokość U 6 9 12 15 18 21 24	05.010.421.1 05.010.422.1 05.010.423.1 05.010.424.1 05.010.425.1 05.010.426.1 05.010.427.1	Dostawa obejmuje: - drzwi stalowe - elementy złączne UWAGA: Możliwe jest zamówienie szafy CONACT z drzwiami stalowymi
	ZESTAW WENTYLACYJNY Z TERMOSTATEM Typ 1 Typ 2 (cichy)	05.010.306.1 05.010.307.1	Zakres pracy: 0-60ºC Wydajność zestawu/hałas  162 m3/h – 37 dB 120 m3/h – 32 dB Kolor: RAL 7035

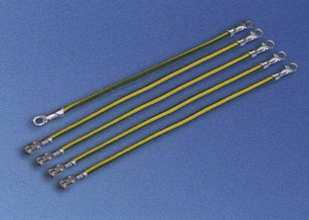

	LINKI UZIEMIAJĄCE	05.010.330.9	Dostawa obejmuje: - 5 linek uziemiających - elementy montażowe

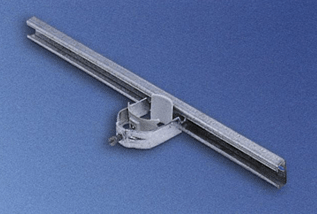

	SZYNA KABLOWA	05.010.340.9	Montowana na tylnej ścianie szafy. Dostawa obejmuje: - szyne kablową   (bez obejm kablowych)

ZESTAWY MONTAŻOWE DO PROWADNIC NOŚNYCH Z OTWORAMI 9x9

	Nakrętka sprężysta do belek alum. z rowkiem T			Nakrętka kwadrat. do belek stal. z otw. 9x9			Śruba z podkładką zintegr.		Śruba z podkł. stożkową			Śruba ampulowa		Nakrętka kołnierz.
	1			2			3		4			5		6
	M5 B8	M5 B10	M6 B10	M5 1,5	M5 2,5	M6 2,5	M5 L10	M5 L16	M5 L10	M5 L12	M5 L16	M5 L8	M5 L10	M5
Nr katalogowy	Ilości sztuk elementów złącznych w zestawie
05.041.203.9									50
05.041.290.9											50
05.041.324.9				50				50				50		50
05.041.326.9				50				50
05.041.330.9							50
05.041.341.9				50							50
05.041.513.7				50
